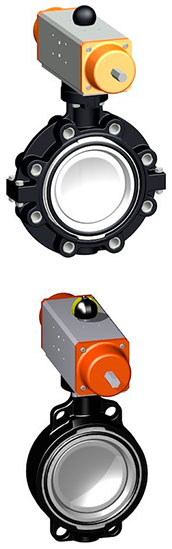

Дисковый затвор pvdf тип 240, 243, 244 с пневмоприводом

Производитель

Georg Fischer (+GF+)

Серия

sygef Standard (pvdf), sygef Plus (pvdf-hp)

Материал корпуса

pp-v

Материал диска

поливинилиденфторид (pvdf)

Уплотнение корпуса

fkm, ptfe

Рабочее давление

pn 10

Диаметр d (мм)

63, 75, 90, 110, 140, 160, 225, 280, 315

Внутренний диаметр DN (мм)

50, 65, 80, 100, 125, 150, 200, 250, 300

Электропривод

тип PA-30, PA-35, PA-40, PA-45, PA-50, PA-55, PA-65, PA-70 Georg Fischer

Методы соединения

фланцевый

Цены

Прайс на запорную арматуру pvdf

Аксессуары

модуль возврата при аварии, плата мониторинга, позиционер, плата Profibus DP.

Дисковые затворы pvdf с пневмоприводом тип 240, 243, 244 sygef Standard (pvdf); sygef Plus (pvdf-hp) созданы для запирания трубопровода с помощью пневмопривода в трубопроводах пвдф. Данные дисковые затворы pvdf с пневмоприводом являются промышленными дисковыми затворами. Дисковые затворы pvdf GF с пневмоприводом бывают с уплотнением ptfe или fkm.

• Дисковый затвор pvdf с пневмоприводом Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) делится на следущие типы:
• • Дисковый затвор pvdf с пневмоприводом тип 240 — это дисковые затворы pvdf GF тип 567 плюс пневмопривод GF. Пневмопривод под каждый диаметр ставится свой, это следующие пневмоприводы: PA-30, PA-35, PA-40, PA-45, PA-50, PA-55, PA-65, PA-70. Размеры присоединения для данного типа 240: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME D 16.5 Class 150, BS 1560: 1989, BS 4504, JIS B 2220.
  • Дисковый затвор pvdf с пневмоприводом тип 243 — это дисковые затворы pvdf GF тип 578 и пневмопривод. Пневмопривод под каждый диаметр ставится свой, это следующие пневмоприводы: PA-35, PA-40, PA-45, PA-50, PA-55, PA-65, PA-70. Размеры для присоединения для данного типа 243: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10. Дополнительные принадлежности для дискового затвора pvdf с пневмоприводом тип 243: встроенная в клапан обратная связь по положению с концевыми выключателями (концевые выключатели заказываются отдельно).
  • Дисковый затвор pvdf с пневмоприводом тип 244 — это дисковые затворы pvdf GF тип 578 с пневмоприводом. Пневмопривод под каждый диаметр ставится свой, это следующие пневмоприводы: PA-35, PA-40, PA-45, PA-50, PA-55, PA-65, PA-70. Размеры для присоединения для данного типа 244: ANSI/ASME В 16.5 класс 150. Дополнительные принадлежности для дискового затвора pvdf с пневмоприводом тип 244: встроенная в клапан обратная связь по положению с концевыми выключателями (концевые выключатели заказываются отдельно).
• Все дисковые затворы PVDF GF с пневмоприводом бывают:
• • Дисковый затвор pvdf с пневмоприводом нормально закрытый FC
  • Дисковый затвор pvdf с пневмоприводом нормально открытый FO
  • Дисковый затвор pvdf с пневмоприводом двойного действия DA

Дисковый затвор пвдф с пневмоприводом Georg Fischer производится в следующих размерах: 63 мм, 75 мм, 90 мм, 110 мм, 140 мм, 160 мм, 225 мм, 280 мм, 315 мм.
